产品型号：j14a、c、d、g、m、p系列矩形电连接器

属于低频电连接器。
■  双保险锁紧机构，是矩形电连接器中兼顾操作快捷、使用可靠的连接锁紧形式、端接形式为焊接。
■  该系列产品规格齐全，可分为针式、孔式插头；针式面板式、孔式面板式插座；针式电缆式、孔式
 电缆式插座等多种规格。
■  j14a 系列插座还有直插印制板式和 90 度弯插印制形式。
■  适用于战略武器系统、航天卫星系统、运载火箭、地面保障系统，也可广泛用于各种电子仪器、仪
 表及电缆间的连接。
■  工作温度：-55℃～ 125℃
■  相对湿度：40±2℃时 90%—95%
■  大气压力：101.3kpa ～ 1.33pa
■  正弦振动：10hz ～ 2000hz 加速度 196 m/s2
■  密封性（仅密封插座）：耐气压 0.2mpa
■  冲击：980m/s2
■  加速度：780m/s2
■  绝缘电阻： 标准条件下：不小于 2000 mω；
 高温条件下：不小于 1000 mω；
 潮湿条件下：不小于 20mω；
■  耐电压： 标准条件下：800v ；
 低气压条件下：250v；
■  机械寿命： 500 次；
j 14 38 1 a b 2 z k -
①  主称代号 :
②  设计序号 :
③  改型序号 :
④  接触件数目：
⑤  电连接器型别 :t - 插头，z - 插座；
⑥  接插件型别 :j - 插针，k- 插孔；
⑦  接触件接线形式：不标注 - 普通焊接形式：
 1 - 表示接触件接线端为弯式（90 度）插配印制板形式；
 2 - 表示接触件接线端为直插印制板形式。（1、2 仅适于插座）；
⑧  安装方式：b - 面板式、l - 电缆式；
⑨  法兰盘形式：不标注 - 普通水平安装法兰盘形式；
 1- 表示普通水平安装窄法兰盘形式；
 2- 表示侧面安装法兰盘形式。（法兰盘形式仅适于插座 )；
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
标志示例：
插头：j14a 系列，51 芯普通焊接插针的插头型号为 j14a-51tj。
插针：j14a 系列，51 芯插孔，插孔 90°弯式插配印制板，法兰盘为侧面安装的插座型号为 j14a-
51zx1b2。
使用组合：
 具有相同改型序号、相同接触件数目的插针是插头与插孔式插针（或插孔式插头与插针式插座）能互
配使用。如：j14a-51tj 与 j14a-51zx1b2，j14c-26tk 与 j14c-26zjl 能互配使用

*符合gjb2446/1-2005标准


j14a系列矩形密封电连接器

技术优势:气密型插座，可以和普通插头插合。

j14b系列矩形电连接器

技术优势：在j14a系列连接器外壳的基础上，增加了接触件的密度和防雨功能。带电缆，端接形式为压 接，电缆规格和长

度由用户确定。

产品型号：j14e系列矩形电连接器

技术优势：双保险锁紧机构，直角-圆角防反插。

产品型号：j14f系列矩形电连接器

技术优势：推拉式锁紧机构，端接形式为压接。

产品型号：j14h系列矩形电连接器

技术优势：双保险锁紧结构，体积小，密度高，端接形式为焊接。

产品型号：j14q系列矩形电连接器

技术优势：螺钉锁紧机构，电缆罩直出线、90°出线。端接形式为焊接。

产品型号：j14t系列矩形电连接器

技术优势：双保险锁紧机构，具有防露密封功能

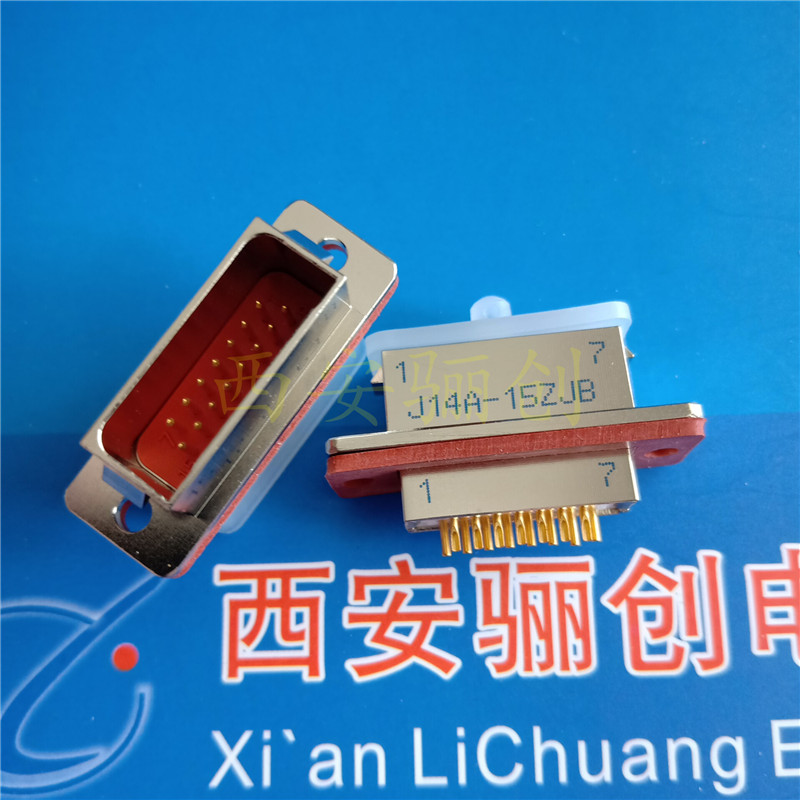

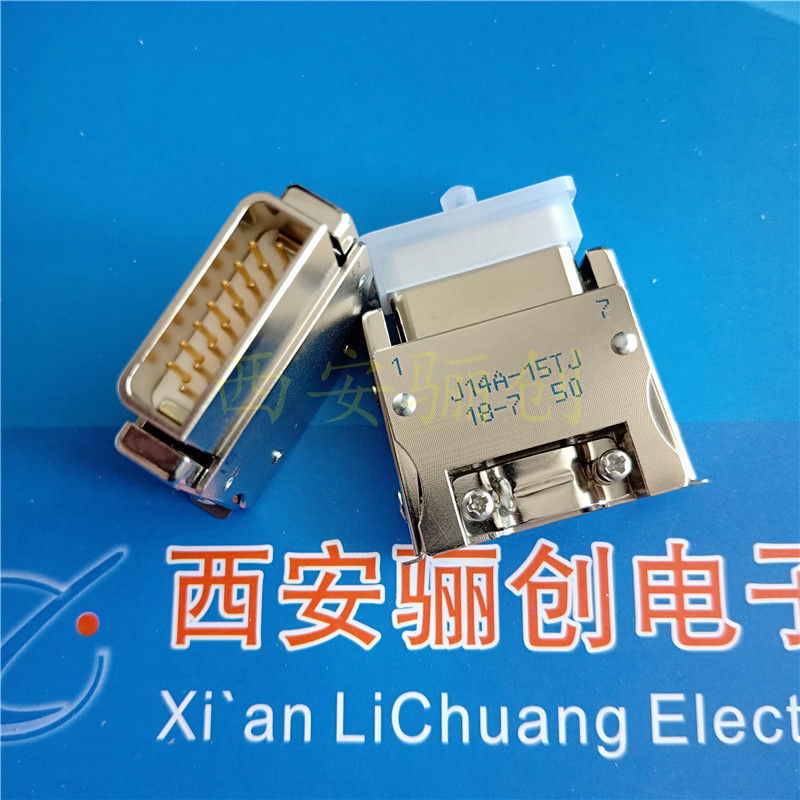

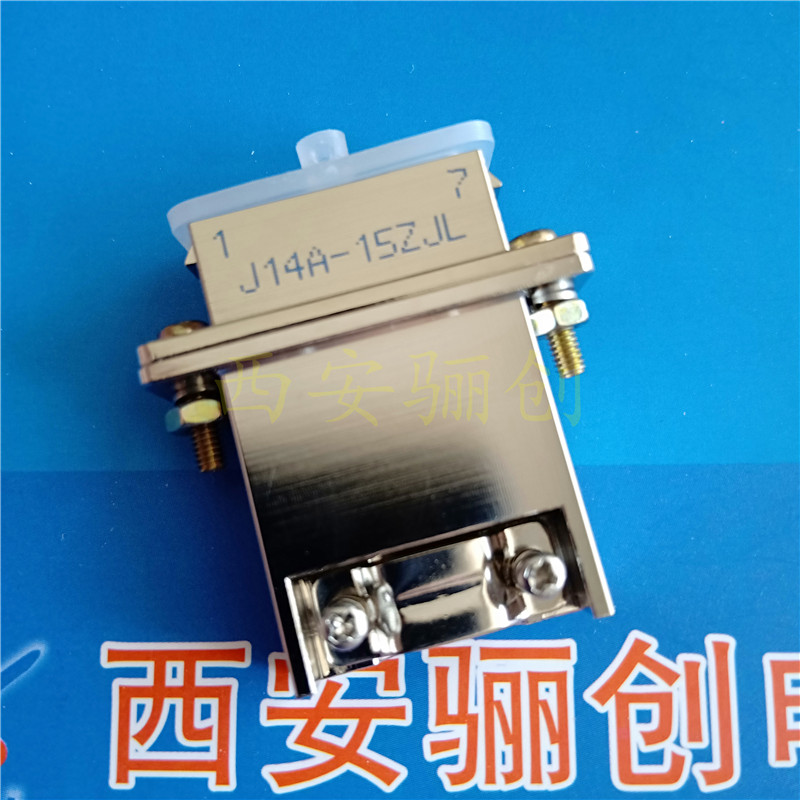

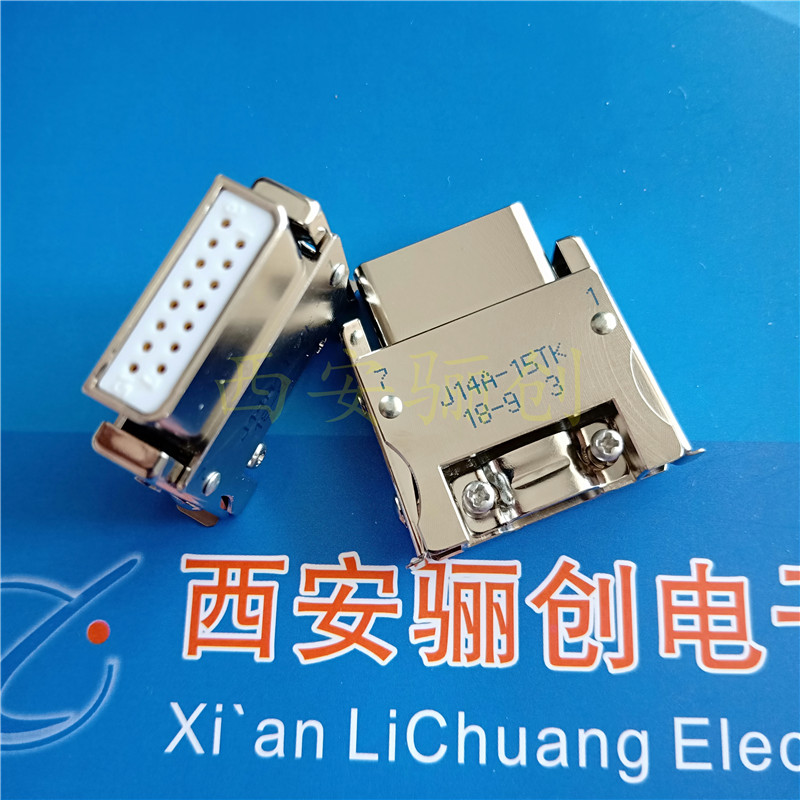

j14a-9zkb j14a-9zkl j14a-15tk j14a-15tk j14a-15tj j14a-15zkb j14a-15zkl j14a-20tk
 j14a-20tj j14a-20zkb j14a-20zkl j14a-26tk j14a-26tj j14a-26zkb j14a-26zkl
j14a-38tk j14a-38tj j14a-38zkb j14a-38zkl j14a-51tk j14a-62tk j14a-51zkb j14a-51zkl j14a-62tk j14a-62tj
j14a-62zkb j14a-62zkl j14a-74tk j14a-74tj j14a-74zkb j14a-74zkl
j14a-9zjb1l j14a-9zkb1l j14a-15zkb1 j14a-15zjb1 j14a-15zjb1l j14a-15zkb1l j14a-20zkb1 j14a-20zjb1
j14a-20zjb1l j14a-20zkb1l j14a-26zkb1 j14a-26zjb1 j14a-26zjb1l j14a-26zkb1l j14a-38zkb1 j14a-38zjb1

j14a-62zjb1l j14a-62zkb1l j14a-74zkb1 j14a-74zjb1 j14a-74zjb1l j14a-74zkb1l j14a-9zk1b2 j14a-9zk1b

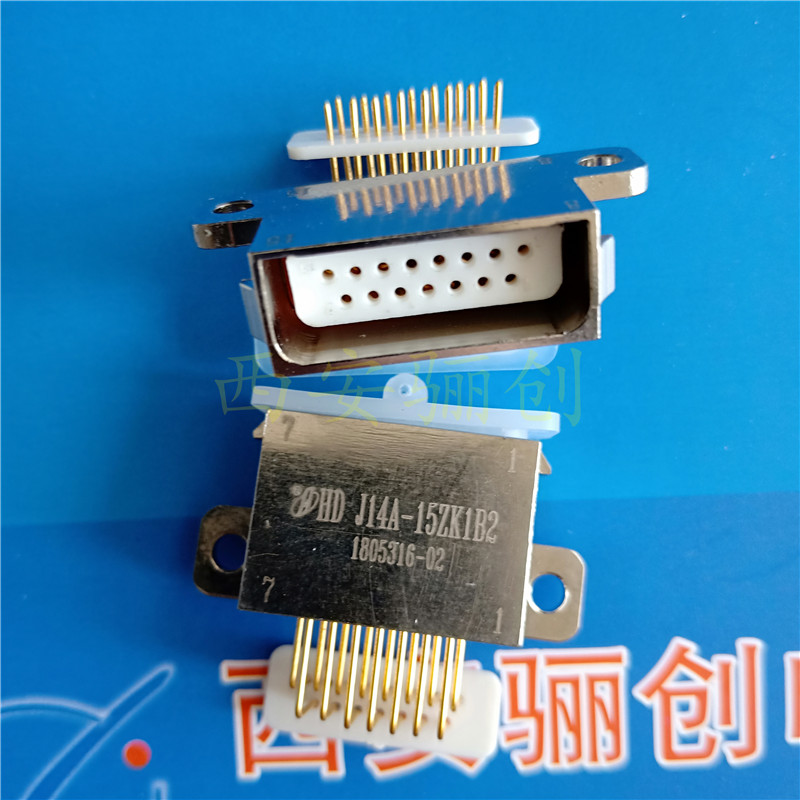

j14a-9zj1b2 j14a-9zj1b j14a-15zk1b2 j14a-15zk1b j14a-15zj1b2 j14a-15zj1b j14a-20zk1b2 j14a-20zk1b
j14a-38zj1b2 j14a-38zj1b j14a-51zk1b2 j14a-51zk1b j14a-51zj1b2 j14a-51zj1b j14a-62zk1b2 j14a-62zk1b
j14a-62zj1b2 j14a-62zj1b j14a-9zk2b j14a-9zj2b j14a-9zk3b j14a-9zj3b j14a-15zk2b j14a-15zj2b
j14a-15zk3b j14a-15zj3b j14a-20zk2b j14a-20zj2b j14a-20zk3b j14a-20zj3b j14a-26zk2b j14a-26zj2b
j14a-26zk3b j14a-26zj3b j14a-38zk2b j14a-38zj2b j14a-38zk3b j14a-38zj3b j14a-51zk2b j14a-51zj2b
j14a-51zk3b j14a-51zj3b j14a-62zk2b j14a-62zj2b j14a-62zk3b j14a-62zj3b j14a-74zk2b j14a-74zj2b

j14a-74zk3b j14a-74zj3b
j14f-36zibj14f-36zil j14f-36zkbj14f-36zkij14f-51zibj14f-51zkb j14f-51ziij14f-51zkij14h-9tk/9zib j14h-9tk9z2b j14h-9tk 9zii
j14h-19tk/zii j14h-25tk/zib j14h-25tk/zil j14h-37tk/zib j14h-37tk/zil j14h-52tk/zjb j14h-52tk/zii j14h-74tk/zjb j14h-74tk/zji
j14h-9tj/zkb j14h-9tj/z2kb j14h-9tj/zkl j14h-19tj/zkb j14h-19tj/zki j14h-25tj/zkb j14h-25tj/zki j14h-37tj/zkb j14h-37tj/zki
j14h-74tj/zki j14h-9tk j14h-9tk j14h-9tk j14h-19tk j14h-19tk j14h-25tk j14h-25tk j14h-37tk j14h-37tk j14h-52tk
j14h-74tkj14h-74tkj14h-9tjj14h-9tjj14h-9tjj14h-19tjj14h-19tjj14h-25tjj14h-25tjj14h-37tjj14h-37t
jj14h-52tj  j14h-52tj  j14h-74tj j14h-74tj  j14h-9zjb j14h-9z2jb  j14h- 9zjl j14h-19zib j14h-19zjl
j14h25 zjb14h-25 zii14h-37 zib14h-37 ziij14h-52 zjbj14h-52 ziij14h-74 zib14h-74 zjl  j14h-19tk/zib
j14h-9zkbj14h-9z2kbj14h-9zklj14h-19zkbj14h-19zkij14h-25zkb14h-25zki114h-37zkb
14h-37zkij14h-52zkbj14h-52zkij14h-74zkbj14h-74zjl  j14h-52tj/zkbj14h-52tj/zkij14h-74tj/zkb
j14b-26tk/zj j14b-34t/zj14b-34tk/zj j14b-26tj14b-26tkj14b-34tj j14b-34tk j14b-26zj 14b-26zj j14b-34z j14b-34zj
j14f-9tk/zjb j14f-9tj/zkbj14f-9tk/zjl j14f-9tj/zkl j14f-15tk zjb j14f-15tj/zkb j14f-15tk/zjl j14f-15tj/zkl
j14f-27tk zjb j14f-27tk zjlj14f-27tj/zkb j14f-27tj/zkl j14f-36tk/zjb
j14f-36tk zjl j14f-36tj/zkb j14f-36tj/zkl j14f-51tk zjb j14f-51tj/zkb j14f-51tk/zjl
 j14f-51tj/zkl j14f-9tk j14f-9tj j14f-15tk j14f-9tij j14f-27tk j14f-15tj
j14f-36tk器j14f-15tj j14f-51tkj14f-27tkj14f-27tj器器j14f-27tjj14f-36tkj14f-36tkj14f-36tj器j14f-36tj器j14f-51tk
器j14f-51tj器j14f-51tkj14f-51tj器j14f-9zibj14f-9zzkb器j14f-15ziij14f-9zki器j14f-27zib器j14f-15zkb
j14f-36zil如j14f-15zki5j14f-51zib器j14f-27zi器j14f-27zkb福j14f-27zkl

*符合gjb2446/1-2005标准

*属于低频电连接器。
*j14p系列连接器外壳采用高强度，耐高温
可金属化处理的非金属复合材料注射成型
j14m为低磁性产品。
双保险锁紧机构，是矩形连接器中兼顾操作快捷使用可靠的连接锁紧形式。
*圆角防反插设计，体积小，重量轻。
端接形式为焊接。普通焊接式焊线孔直径为中0.6mm.米
推荐焊接的导线线芯截面积不大于0.15mm(适用于j14a、m、p)该系列产品规格齐全，可分为针式。孔式插头: 针式面板式卡
孔式面板式插座:针式电缆式、孔式电缆式插座等多种规格另外j14a系列插座还有直插印制板形式和90°弯插印制板形式
主要技术性能
[机械性能]
磁洁净度(仅j14m) : 15高斯充后磁场均值小于68nt
50高斯充磁后磁场均值小于25nt
机械寿命:500次
[环境性能]
工作温度:-55c- 125c
相对湿度:40士2c时，90%~95%
大气压力:101.3kpa~1.33pa
正弦振动:10~2000hz加速度196m/s
冲击:980m/s
加速度:780m/s
[电气性能]
绝缘电阻:标准条件下:不小于200cmo
高温条件下，不小于1000mq
潮湿条件下:不小于20mq
耐电压:标准条件下:800v
低气压条件下:250v
